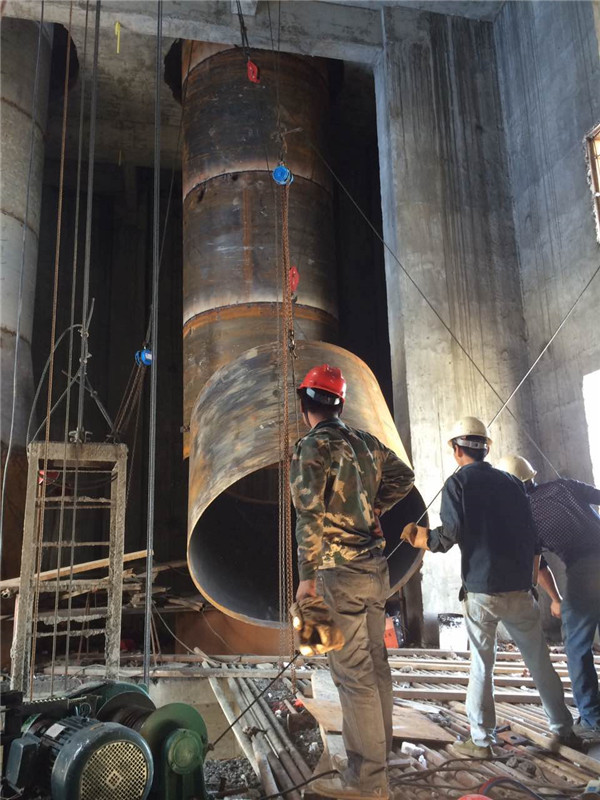

湿法脱硫烟囱中烟气湿度大，温度低，烟气对烟囱的腐蚀应按强腐蚀考虑。烟囱作为火电厂的主要构筑物，应作为重要的建筑看待，其设计是否合理，除工程造价外，安全运行是十分重要的。

基层必须坚固、密实；强度必须进行检测井应符合设计要求。严禁有地下水渗漏、 不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。  1.1.2 基层表面应平整，其平整度应采用 2m 直尺检查，并应符合下列规定：  

1.  当防腐蚀面层厚度不小于5mm 时，允许空隙不应大于 4mm。  

2.  当防腐蚀面层厚度小于5mm 时，允许空隙不应大于 2mm。

基层必须干燥，在深度为 20mm 的厚度层内，含水率不应大于 6％；当采用湿固 化型材料时，含水事可不受上述限制，但表面不得有渗水、浮水及积水；当设计对湿度 有特殊要求时，应按设计要求进行施工。 

基层坡度必须进行检测井应符合设计要求，其允许偏差应为坡长的土 0.2％，最 大偏差值不得大于 30mm。 

承重及结构件等重要混凝上浇筑宜采用大型清水模板一次制成。当采用钢模板 时，选用的脱模剂不应污染基层。

当在基层表面进行块材铺砌施工时，基层的阴阳角应做成直角，进行其他种类防 腐蚀施工时，基层的阴阳角应做成斜面或圆角。
